発明協会会長奨励賞

横編機における編糸の安定供給装置（特許第4336303号）

【和歌山県発明協会】

南方　勝次	株式会社島精機製作所　メカトロ開発部　第２グループ　課長
西谷　泰和	株式会社島精機製作所　取締役　資材部長
小村　善幸	株式会社島精機製作所　メカトロ開発部第２グループ

実施功績賞

島　正博	株式会社島精機製作所　代表取締役社長

本発明は、編成データに従って供給糸長を制御することが可能な横編機の給糸装置において、編成中に糸張力の急激な変化を打ち消すように編糸の送り量を制御し、安定して編糸を供給するものである。
ニードルベッドの上方を往復移動するキャリアを介して編針に編糸を供給する横編機では、キャリアが編幅内に向かって移動する過程で糸張力が大きく変動して編目の大きさが安定しないという課題があった。

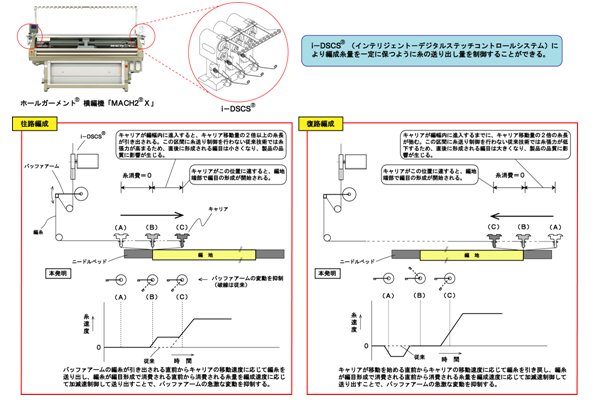

本発明は、往路編成で編糸が引き出される直前からキャリア移動速度に応じて編糸を送り出し、復路編成でキャリアが移動を始める直前からキャリア移動速度に応じて編糸を引き戻し、さらに編目形成の直前から編み入りで消費される糸量を編成速度に応じて加減速制御して送り出す。
編成データに基づきバッファアームにおける急激な張力変化を打ち消すように編糸の送り量を制御することで、編糸を安定して供給することができ、高品質のニット製品を生産することが可能となる。
