発明協会会長奨励賞

チップ型固体電解コンデンサ（特許第4472277号）

【宮城県発明協会】

木田　文夫	ＮＥＣトーキン株式会社　キャパシタ事業部生産技術部　主任
荒居　真二	ＮＥＣ　ＴＯＫＩＮ　Ｅｌｅｃｔｒｏｎｉｃｓ（Ｔｈａｉｌａｎｄ）Ｃｏ．，ＬｔｄＭａｎａｇｉｎｇ　Ｄｉｒｅｃｔｏｒ
萱森　孝博	ＮＥＣトーキン株式会社　キャパシタ事業部生産技術部　マネージャー
雛鶴　政男	ＮＥＣトーキン株式会社　キャパシタ事業部研究開発部

実施功績賞

岡部　政和

NECトーキン株式会社　代表取締役執行役員社長

電子機器の高周波化に伴い、低ＥＳＲ（等価直列抵抗）で高容量なコンデンサが求められている。複数コンデンサを並列接続する回路設計は一般的であるが、高周波化による使用コンデンサ数の増加は、製造コストの上昇や実装面積の増大を招いていた。

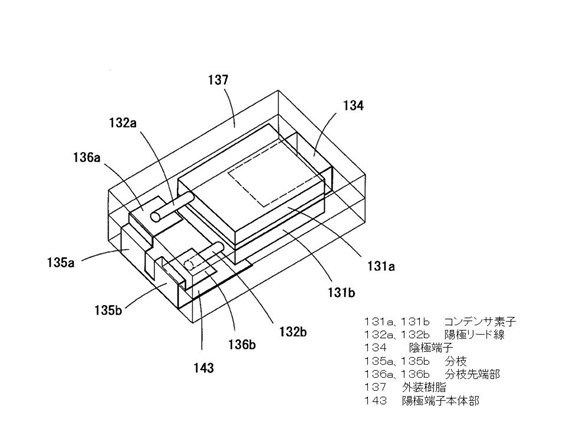

本発明は、複数のコンデンサ素子を各陽極リード線の中間位置を軸とする１８０°回転対称形状として基板実装面に垂直に積層し、内部接続構造の工夫により並列に接続して１つのケースに納めたものである。複数のコンデンサ素子の並列接続で低ＥＳＲと高容量を得るとともに、製造コストや実装面積を低減し、更に信頼性を高めることができる構造とした。
本発明により、低ＥＳＲ・高容量・小型化・低価格化というチップ型固体電解コンデンサの市場ニーズに応え、携帯電話、カメラ一体型ＶＴＲ、デジタルスチルカメラ、ノートＰＣ等の電子機器の小型化、軽量化、高性能化、低価格化に貢献している。
