中小企業庁長官賞

廃棄物焼却炉の給湯温度制御装置（特許第5500489号）

［沖縄県発明協会］

福富　健仁

株式会社トマス技術研究所　代表取締役

　素材別に分別することなく高温度でかつ短時間で焼却できる無煙無臭無ダストの小型焼却装置に付帯する熱交換器と開放型貯湯槽を設け、日常生活に必要な温度域でより安定した給湯ができる廃棄物焼却炉の給湯温度制御装置である。
　無煙無臭無ダストの小型焼却装置に付帯する熱交換器と開放型貯湯槽において、熱交換器出口と貯湯槽内に温度検出計を設け、其々に設定した目標温度と検出温度を比較した偏差信号を受信し、かつその両者の受信信号を演算偏差制御するシーケンサー制御器の出力信号に応じて、貯湯槽内に沈設した攪拌機の回転制御と高揚程ポンプの稼働力と高揚程電磁弁の開閉動作を制御する給湯制御装置を接続して構成したことで、安定した給湯制御ができることを可能にした。
　コンクリート２次製品生産工場及び病院、ホテル等から排出される多種多様な廃棄物を給湯用の燃料として再資源化することで、既存の給湯施設の燃料費削減による経済効果が見込まれている。

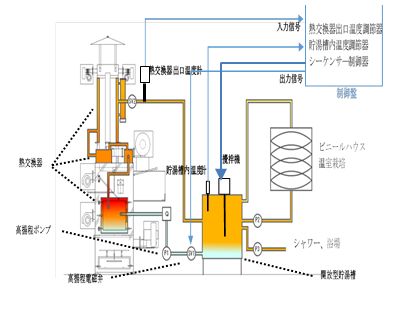

図１．概略図

図２．廃棄物焼却炉の給湯装置
