平成２２年度全国発明表彰 受賞技術概要
（第一表彰区分一覧へ／第二表彰区分一覧へ）
朝日新聞発明賞
塵除去装置搭載デジタル一眼レフカメラの発明（特許第４２８２２２６号）
| 川合 澄夫 | オリンパスイメージング株式会社 開発本部デバイス開発部 課長 |
発明実施功績賞
| 菊川 剛 | オリンパス株式会社 代表取締役社長 |
| デジタルカメラは、一コマごとにフィルムを巻き上げる 従来のカメラと違って、その構造上、撮像素子が固定されている。そのため、撮像素子上に塵埃が一旦付着すると、その状態で撮影した一連の画像すべてに、そ の塵埃の影が写りこんでしまうことになる。レンズ交換式のデジタル一眼レフカメラにおいて、この問題は深刻である。すなわち、レンズ交換時に外部からカメ ラ内に入り込む塵埃に加えて、カメラ内のシャッタ等の機構の磨耗による塵埃も発生し、これらが写真に写り込んでしまうためである。 本発明は、この問題に対して正面から取り組んだ末に生まれたものである。具体的には、撮像素子前面に置かれた光学素子に、圧電体で超音波領域の周波数の 振動を加えて、光学素子を屈曲振動させる。そして、その屈曲振動により生ずる重力加速度の数千倍の強大な加速度により、光学素子に付着した塵埃を除去する ことで、塵埃の影が写真に写ることを防止したものである。 |

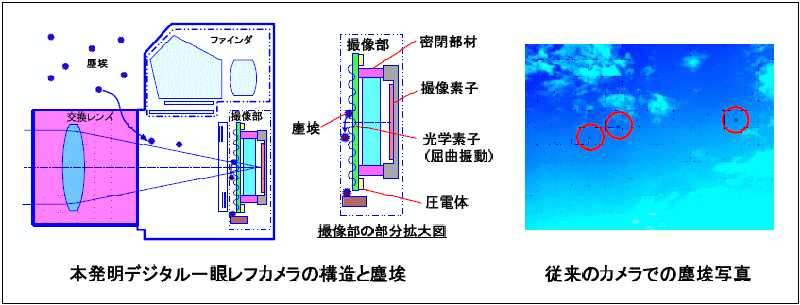

図１ 構造と塵埃

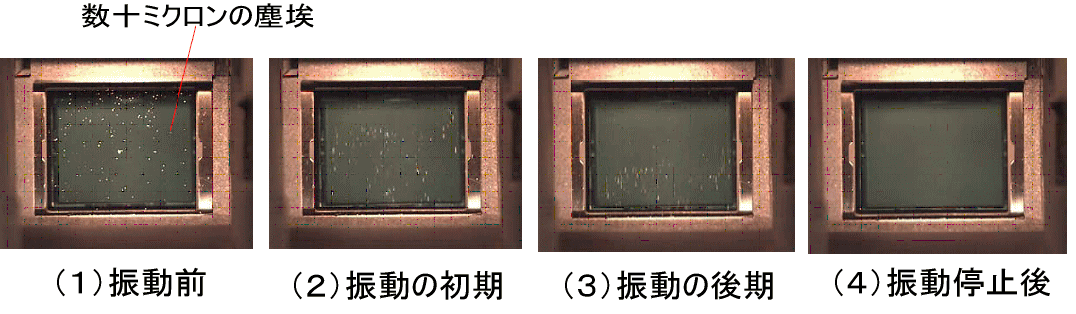

図２ 塵除去装置による塵埃除去の様子
